數控強力成形磨床

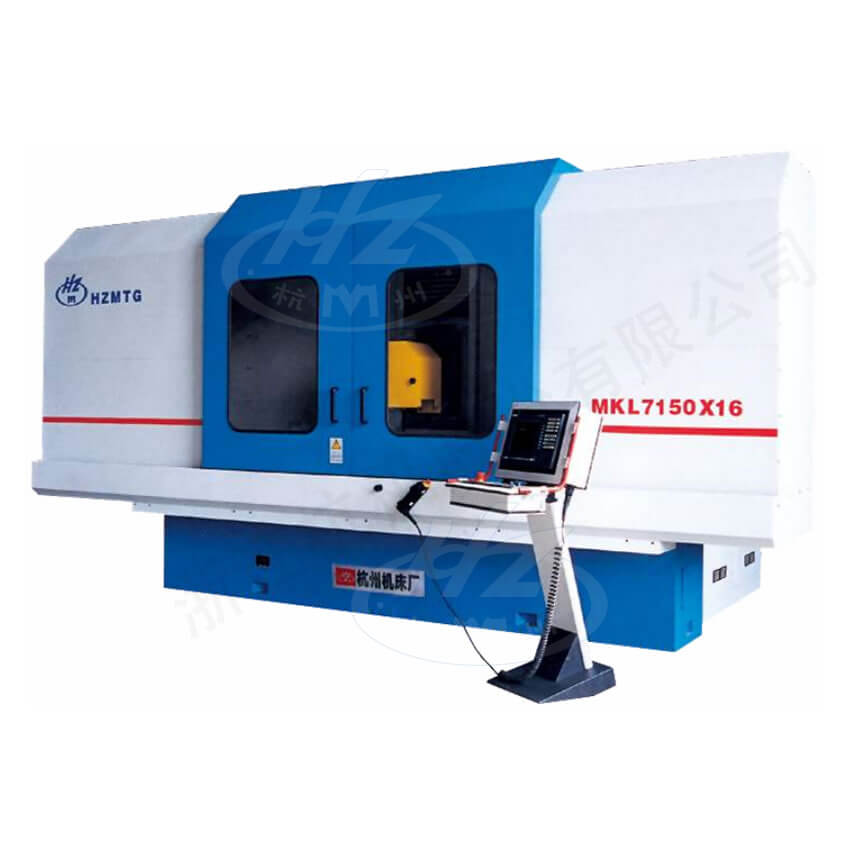

MKL7132×8 MKL7132×12 MKL7132×25 MKL7150×10 MKL7150×16 數控強力成形磨床

產品介紹

■ 擁有自主知識產權的中腰立柱移動式結構，具有高剛性和高穩定性（專利號：ZL03230376.9）

■ X、Y、Z三軸導軌具有先進的結構性和工藝性，進給靈敏，加工精度高。

■ 采用西門子828D/840DSL數控係統，對工作台縱向移動、磨頭垂直進給、立柱橫向進給、連續修整軸和砂輪主軸進行單獨控製或聯動。有線性插補和圓弧插補等補償功能，能實現自動磨削插補。

■ 多種成形修整技術的應用，台麵金剛滾輪修整、金剛筆或金剛碟片通過Y、Z兩軸聯動修整、擺動修整、頂置金剛滾輪在線連續修整（CD），修整成形精度高。

■ 軸低壓氣封係統保護主軸，防止高壓冷卻液進入。（專利號：200520100432.6）

■ 主軸係統溫控技術

■ 縱向可配置高速滾珠絲杆，實現普通平磨的往複式磨削。

■ 樱花影视二次開發的操作界麵：菜單式的人機對話界麵、圖形顯示、簡單易用。

■ 機床造型新穎，貫徹強製性安全標準，全封閉罩殼設計符合環保要求。

型號：			MKL7132×8	MKL7132×12	MKL7132×25	MKL7150×10	MKL7150×16
工作台麵尺寸（寬×長）		mm	320×800	320×1250	320×2500	500×1000	500×1600
工作台最大承重		kg	600	800	1500	1200	1500
縱向移動（X軸）	最大行程	mm	800	1250	2500	1100	1700
	最大速度	mm/min	25000
	最小進給量	mm	0.001
垂直進給（Y軸）	主軸中心到台麵距離	mm	150-700			250-800
	最大速度	mm/min	3000
	最小進給量	mm	0.001
橫向移動（Z軸）	最大行程	mm	280			420
	最大速度	mm/min	3000
	最小進給量	mm	0.001
主軸	功率	kW	17（可選30）			60（可選44、90、110）
	轉速	rpm	0-3000（可選5000、8000）			0-3000（可選5000）
	軸跳/徑跳	mm	0.002
砂輪尺寸	砂輪規格（外徑×寬度×內徑）	mm	400×（20-120）×127m 可選 300×40×76mm			500×（20-240)）×203mm 可選 400×（10-120）×127mm 600×（20-240）×305mm
高壓冷卻	壓力	bar	＞10（可根據實況擇優選配）			＞12（可根據實況擇優選配）
高壓冷卻	流量	L/min	＞120（可根據實況擇優選配）			＞300（可根據實況擇優選配）
定位精度	X、Y、Z軸（全閉環）	mm	0.004
重複定位精度	X、Y、Z軸（全閉環)	mm	0.002
